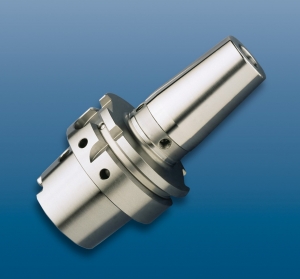

Термопатрон HSK A63
| стандартное, подобно DIN 69882-8 |
| Диаметр зажима | Ø D1 | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Ø D2 | 10 | 10 | 10 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 | 44 |
| Ø D3 | – | – | – | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | 53 |
| Длина | L (мм) | – | – | – | 36 | 36 | 42 | 47 | 47 | 50 | 50 | 52 | 58 | 58 |
| Размер (мм) | короткий | 80 | 80 | 80 | 80 | 80 | 85 | 90 | 90 | 95 | 95 | 100 | 115 | 120 |
| Номер заказа | A63.140 ... | 03
| 04
| 05
| 06
| 08
| 10
| 12
| 14
| 16
| 18
| 20
| 25
| 32
|
| Размер (мм) | удлиненный | – | – | – | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Номер заказа | A63.142 ... | – | – | – | 06
| 08
| 10
| 12
| 14
| 16
| 18
| 20
| 25
| 32
|
| Размер (мм) | ZG130 | – | – | – | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | – |
| Номер заказа | A63.144 ... | – | – | – | 06
| 08
| 10
| 12
| 14
| 16
| 18
| 20
| 25
| – |
| Размер (мм) | ZG200 | – | – | – | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Номер заказа | A63.146 ... | – | – | – | 06
| 08
| 10
| 12
| 14
| 16
| 18
| 20
| 25
| 32
|
| стандартное с Cool Jet |
| Диаметр зажима | Ø D1 | 06.2 | 08.2 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 25.2 | 32.2 |
| Ø D2 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 | 44 |
| Ø D3 | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | 53 |
| Длина | L (мм) | 36 | 36 | 42 | 47 | 47 | 50 | 50 | 52 | 58 | 58 |
| Размер (мм) | короткий | 80 | 80 | 85 | 90 | 90 | 95 | 95 | 100 | 115 | 120 |
| Номер заказа | A63.140 ... | 06.2
| 08.2
| 10.2
| 12.2
| 14.2
| 16.2
| 18.2
| 20.2
| 25.2
| 32.2
|
| Размер (мм) | ZG130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | – |
| Номер заказа | A63.144 ... | 06.2
| 08.2
| 10.2
| 12.2
| 14.2
| 16.2
| 18.2
| 20.2
| 25.2
| – |
Аксессуары
Сохраняется право на технические изменения
